一、產品簡介

中圖儀器MT21無線球桿儀能為您提供簡單快速、經濟高效的機床性能檢測的解決方案，旨在快捷快速低成本檢測改善機床性能，提高加工質量。

MT21無線球桿儀

MT21無線球桿儀采用高精度可伸縮式結構及線性位移傳感器，兩端分別有一個精密球。在使用中，精密球以機械定位的方式吸附在兩個精密磁力碗座上，其中一個磁力碗座連接至機床工作臺上，另一個連接到機床主軸或主軸箱上。當機床按照預設定的圓軌跡運行時，可精確測量機床的真實圓軌跡并實時顯示出圓半徑值，然后將測量值與設定軌跡進行比較，即可對機床性能做出評估。理論上，位置性能極佳的機床，其圓軌跡應該與設定的圓軌跡相貼合。

MT21測量軟件提供向導式的操作流程，能簡單快捷地完成上述圓軌跡的測試。采集的數據可根據GB 17421-4、ISO 230-4、ASME B5.54、JIS B標準自動生成圖文格式的分析報告，并計算出位置精度的總體測量值（圓度、圓度偏差），實現了對機床真正意義上的空間分析。

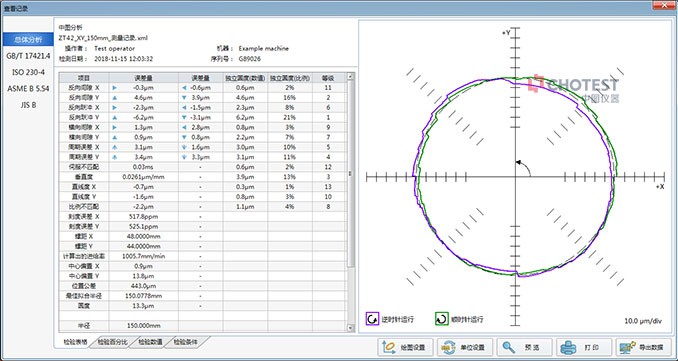

誤差分許報告

因此球桿儀適用于測量數控機床中存在的幾何誤差和由其控制系統和伺服系統帶來的不準確因素。

二、功能特點

1、簡單、快捷

測量軟件流程化操作，可自動生成機床運行程序，一次簡單設定即可完成在三個正交平面上的圓軌跡測試，一次性能檢測只需要10~15分鐘。

2、強大的診斷功能

全面的診斷報告具有強大的診斷功能，能為您提供機器性能的全面和專業的評估。以XY平面360度測量為例可評估：反向間隙 X、反向間隙 Y、反向躍沖 X、反向躍沖 Y、橫向間隙 X、橫向間隙 Y、周期誤差 X、周期誤差 Y、伺服不匹配、垂直度、直線度 X、直線度 Y、比例不匹配、刻度誤差 X、刻度誤差 Y、螺距 X、螺距 Y、進給率、中心偏置 X、中心偏置 Y、位置公差、最佳擬合半徑、圓度。

3、無線操作

數據傳輸通過無線藍牙連接到筆記本，減少拖拽更加便捷。
