一、產品概述：

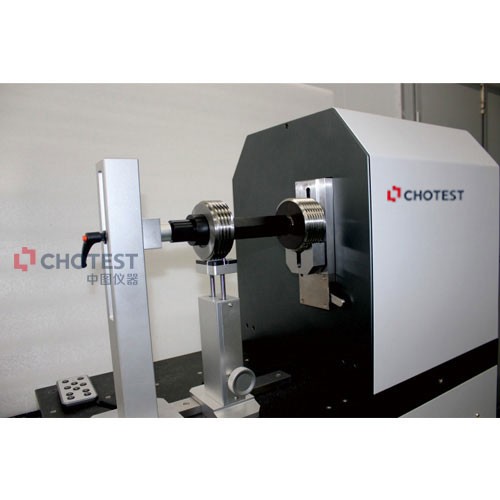

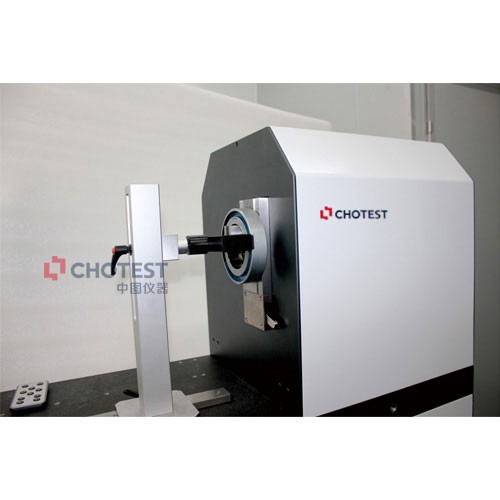

SJ5200螺紋綜合測量機采用進口高精度光柵測量系統、高精密氣浮軸承驅動系統、進口伺服電機控制系統、高性能計算機控制系統及超大容量存儲器技術，實現螺紋綜合參數的全自動、高精度測量。通過高精密氣浮軸承系統驅動測針與被測螺紋接觸掃描，采用進口高精度光柵測量系統記錄接觸掃描過程中水平和垂直方向的坐標，由計算機將二維記錄數據進行合成，按螺紋參數的相關定義進行分析，計算獲得螺紋的各種參數。

螺紋綜合測量機為全自動測量，操作者只需裝好被測螺紋，在檢測軟件上選擇被測螺紋的標準和輸入被測螺紋的規格、檢測量程等參數后，點擊“開始”按鈕，系統立即進行全自動檢測，系統可以實時顯示螺紋輪廓的牙型曲線圖，自動計算出大徑、中徑、小徑、螺距、牙型角等各項螺紋參數，并根據系統內置的螺紋標準數據庫對被測件螺紋的各項參數進行合格判定，整個測量過程不超過2分鐘，檢測結束后自動生成測量結果。

儀器測量原理符合《GB/T 28703-2012 圓柱螺紋檢測方法》、《JJF 1345-2012 圓柱螺紋量規校準規范》的要求。

輪廓掃描功能模塊同樣為全自動測量，在輪廓掃描模式下，操作者只需選擇掃描范圍，裝好被測零件，點擊“開始”按鈕，系統立即進行全自動檢測，系統可以實時顯示掃描輪廓的曲線圖，通過計算，用戶可以獲得輪廓的尺寸、形位公差等參數的結果。用戶完成所有參數的評定后，即可進行測量報告打印。系統帶有數據庫，所有評定參數都可以保存。

系統軟件為簡體中文操作系統，操作方便。

二、結構原理：

本儀器主要包括光柵傳感器、氣浮軸承系統、測控箱、檢定夾具、檢定軟件、計算機和打印機。

SJ5200螺紋綜合測量機采用計量光柵尺作為長度標準，采用工業計算機進行控制。計算機在用戶點擊“開始”后，會根據用戶選擇被測螺紋的標準和輸入被測螺紋的規格、檢測量程等信息后，向控制箱的微處理器發出相應控制指令；測控箱收到指令后，自動控制微型直流電機精確驅動測針與被測螺紋接觸掃描，由光柵測量系統記錄接觸掃描過程中水平和垂直方向的坐標，由計算機將二維記錄數據進行合成，按螺紋參數的相關定義進行分析，計算獲得螺紋的各種參數，形成檢定記錄和結論，保存到數據庫并供客戶進行報告打印。

三、產品功能：

1.全自動檢測圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、光面環規、光面塞規等各種內、外尺寸量規的綜合參數，如作用中徑、單一中徑、基本中徑、大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角、錐度等參數。

2.可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋（下坡掃描法）。

3. 可檢測單頭、多頭螺紋的綜合參數。

4. 檢測各種類GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）等量規。國內最全面、最專業的螺紋標準數據庫，滿足國內客戶需求。

5.滿足多種螺紋規程、標準，根據規程、標準自動進行檢測結果判定。

6. 一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數，自動生成被檢定螺紋的曲線圖、相關參數數據和分析圖表。

7. 全自動識別測針、夾具，避免操作失誤引起撞針等問題。

8.單側掃描分析：支持量規的單側掃描、分析。

9.輪廓掃描功能：對物體的輪廓、二維尺寸、二維位移進行測試與檢驗。可以評定圓弧、角度、傾斜、距離等，包含有基本要素計算、要素間計算等功能。

10.測針定位控制器：增加人性化按鍵盒，使操作更靈活。

11.界面友好，更符合中國用戶操作習慣。

12.測量記錄采用集中式數據庫管理，測量結果自動保存，文件名稱以測量編號＋量規規格＋量規類型的型式存儲，起到見名知義的效果。可按被測螺紋類型、生產單位、出廠編號、檢測員、送樣單位、計量編號、檢測日期等查詢和管理測量記錄。

13. 可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書。

14.可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔。

15. 具有數據備份和還原數據庫功能。

16.輸出Word、PDF多種格式報表，并支持完全的自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求。

17.可根據客戶需求定制檢定標準（選配）。

18.可加載系統定義之外的特殊螺紋的分析算法，特別適合止推螺紋等特殊螺紋的分析計算，方便定制開發。
