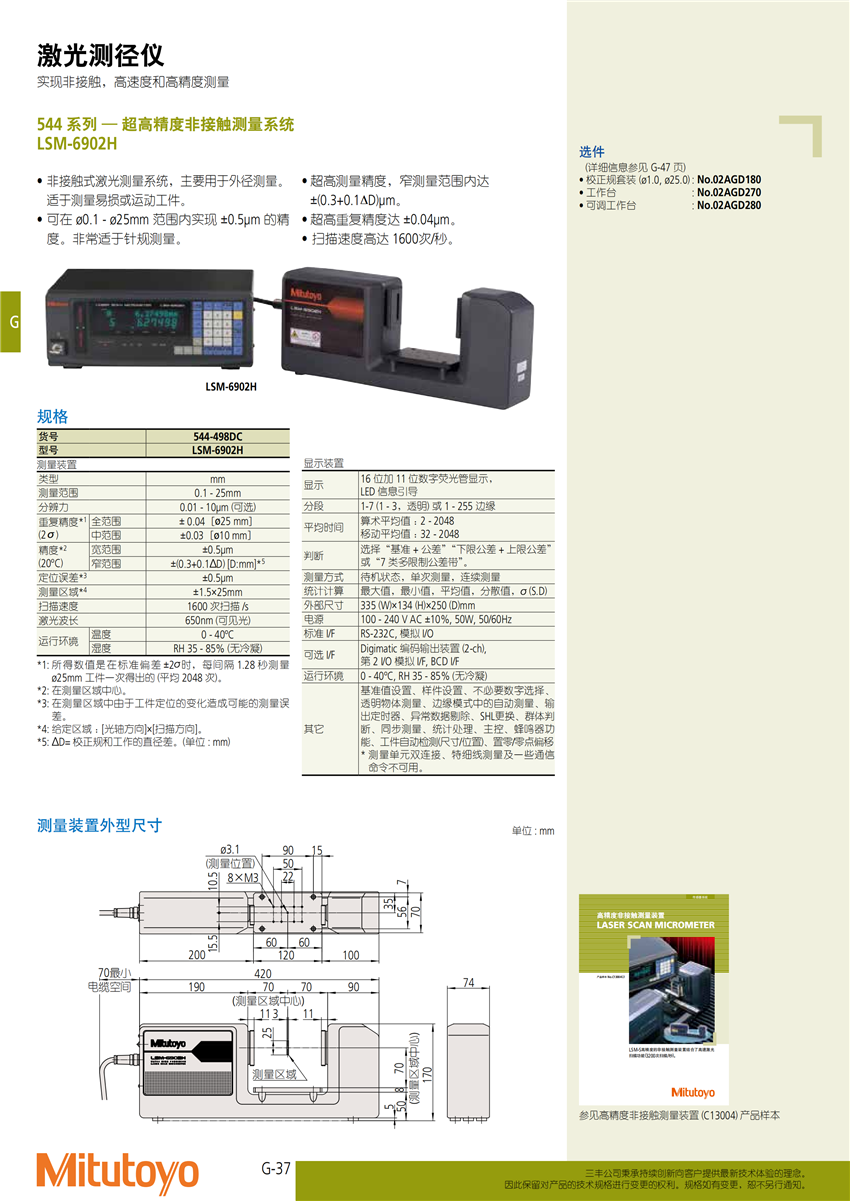

貨號

                                 544-498DC

型號

LSM-6902H

                   類型

                               mm

測量范圍

0.1 - 25mm

分辨力

0.01 - 10μm(可選)

重復精度*1

(2σ)

全范圍

±0.04［?25 mm］

中范圍

±0.03［?10 mm］

精度*2

(20oC)

寬范圍

±0.5μm

窄范圍

±(0.3+0.1 D)[D:mm]*5

定位誤差*3

±0.5μm

測量區域*4

±1.5×25mm

掃描速度

1600次掃描/s

激光波長

650nm(可見光)

運行環境

溫度

0 - 40oC

濕度

RH 35 - 85%(無冷凝)

                     顯示

16位加11位數字熒光管顯示，

LED信息引導

 分段

1-7(1 - 3，透明)或1 - 255邊緣

平均時間

算術平均值 ：2 - 2048

移動平均值 ：32 - 2048

判斷

選擇“基準+ 公差”“下限公差+ 上限公差”或“7 類多限制公差帶”。

測量方式

待機狀態，單次測量，連續測量

統計計算

最大值，最小值，平均值，分散值，(S.D)

外部尺寸

335(W)×134(H)×250(D)mm

電源

100 - 240 V AC±10%, 50W, 50/60Hz

標準I/F

RS-232C,模擬I/O

可選I/F

Digimatic編碼輸出裝置(2-ch),

第2 I/O模擬I/F, BCD I/F

運行環境

0 - 40oC, RH 35 - 85%(無冷凝)

其它

基準值設置、樣件設置、不必要數字選擇、

透明物體測量、邊緣模式中的自動測量、輸

出定時器、異常數據剔除、SHL更換、群體判

斷、同步測量、統計處理、主控、蜂鳴器功

能、工件自動檢測(尺寸/位置)、置零/零點偏移

*測量單元雙連接、特細線測量及一些通信

命令不可用。

名稱

  貨號

  宣傳冊

  操作說明書

  清單

 超高精度非接觸測量系統

  544-498DC

/

名稱

  貨號

  保修天數

  說明

  超高精度非接觸測量系

  544-498DC
