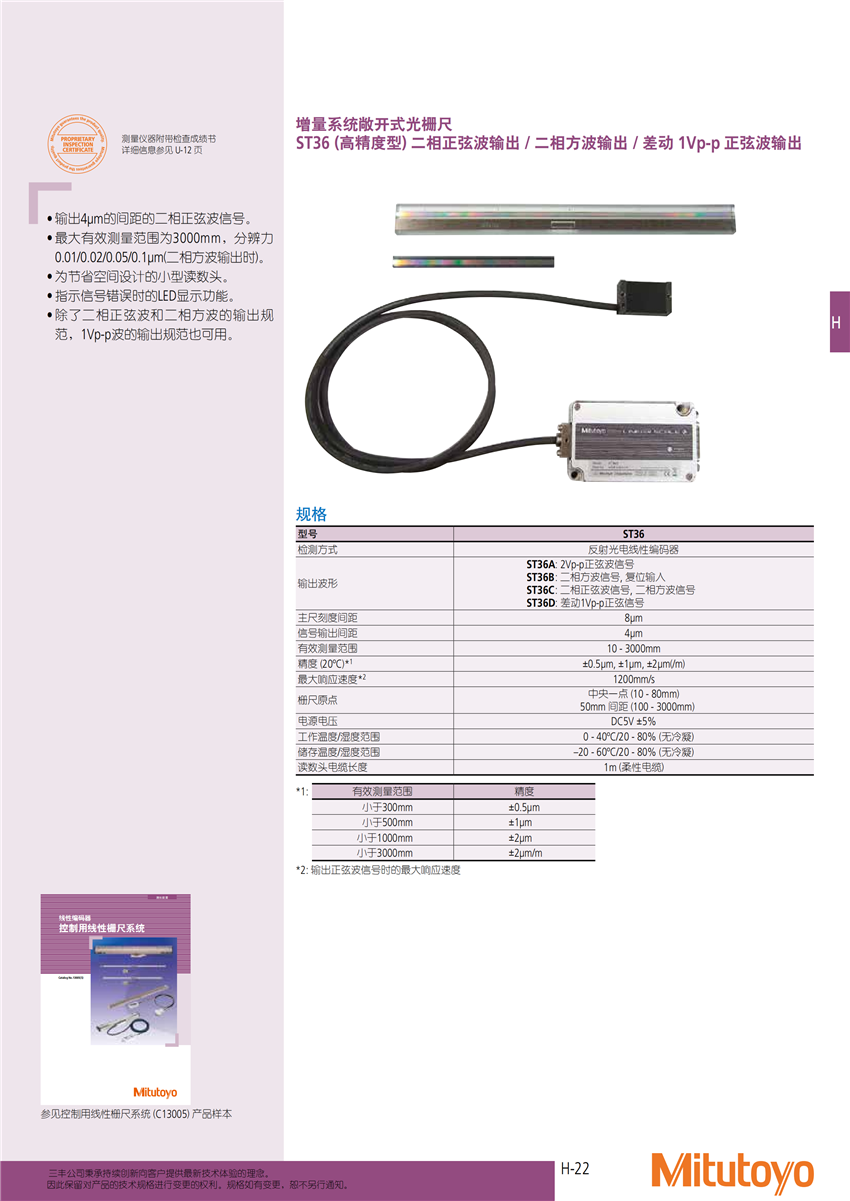

型號

ST36

檢測方式

反射光電線性編碼器

輸出波形

ST36A: 2Vp-p正弦波信號

ST36B:二相方波信號,復位輸入

ST36C:二相正弦波信號,二相方波信號

ST36D:差動1Vp-p正弦信號

主尺刻度間距

8μm

信號輸出間距

4μm

有效測量范圍

10 - 3000mm

精度(20oC)*1

±0.5μm,±1μm,±2μm(/m)

最大響應速度*2

1200mm/s

柵尺原點

中央一點(10 -80mm)50mm間距(100 -3000mm)

電源電壓

DC5V±5%

工作溫度/濕度范圍

0 - 40oC/20 - 80%(無冷凝)

儲存溫度/濕度范圍

–20 - 60oC/20 - 80%(無冷凝)

讀數頭電纜長度

1m(柔性電纜)

             有效測量范圍

                   精度

小于300mm

±0.5μm

小于500mm

±1μm

小于1000mm

±2μm

小于3000mm

±2μm/m

名稱

  貨號

  宣傳冊

  操作說明書

  清單

   光柵尺

ST36

/

名稱

  貨號

  保修天數

  說明

  光柵尺

ST36
