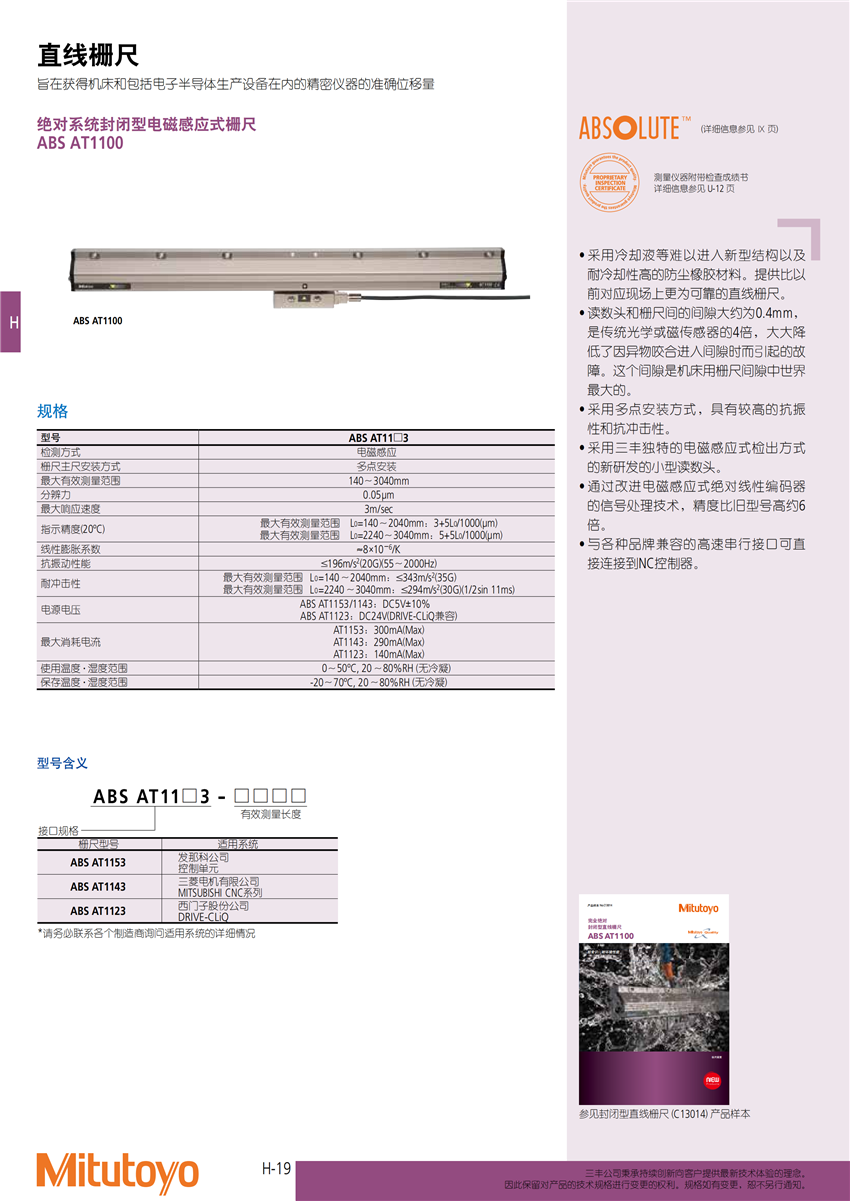

型號

                                                        ABS AT1100

檢測方式

電磁感應

  柵尺主尺安裝方式

多點安裝

最大有效測量范圍

140～3040mm

分辨力

0.05μm

最大響應速度

3m/sec

指示精度(20oC)

最大有效測量范圍      L0=140～2040mm：3+5L0/1000(μm)

最大有效測量范圍      L0=2240～3040mm：5+5L0/1000(μm)

線性膨脹系數

?8×10－6/K

抗振動性能

196m/s2(20G)(55～2000Hz)

耐沖擊性

最大有效測量范圍L0=140～2040mm：343m/s2(35G)

最大有效測量范圍L0=2240～3040mm：294m/s2(30G)(1/2sin 11ms)

電源電壓

ABS AT1153/1143：DC5V±10%

ABS AT1123：DC24V(DRIVE-CLiQ兼容)

 最大消耗電流

AT1153：300mA(Max)AT1143：290mA(Max)AT1123：140mA(Max)

使用溫度·濕度范圍

0～50oC, 20～80%RH(無冷凝)

保存溫度·濕度范圍

-20～70oC, 20～80%RH(無冷凝)

                    柵尺型號

                                              適用系統

ABS AT1153

發那科公司

控制單元

ABS AT1143

三菱電機有限公司

MITSUBISHI CNC系列

ABS AT1123

西門子股份公司

DRIVE-CLiQ
